| ブランド名: | VICORD |
| モデル番号: | YCZG-SKZG40 |
| MOQ: | 1 |
| 価格: | 交渉可能 |
| 支払条件: | L/C, T/T |
| 供給能力: | 30 sets per month |

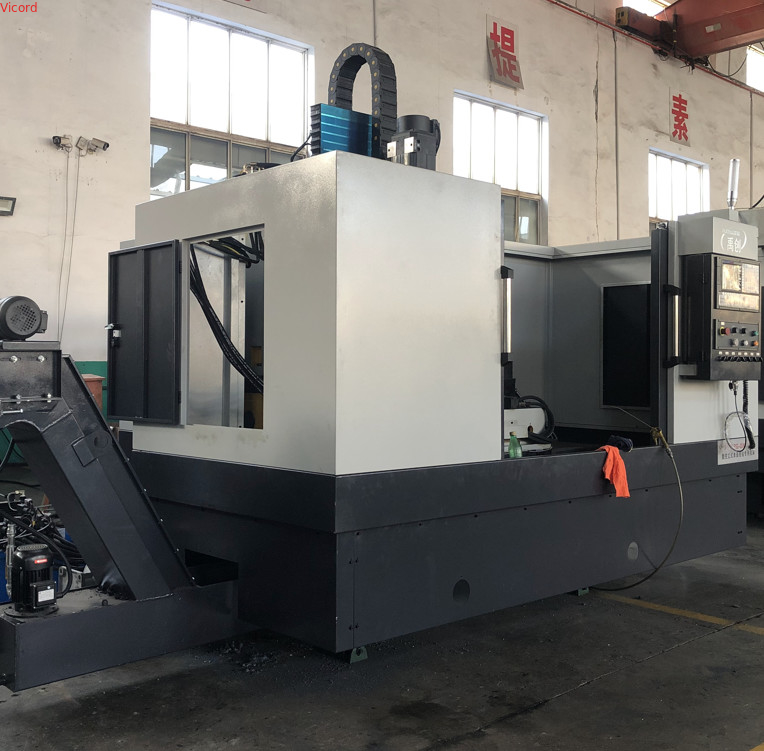

垂直ドリリング・タップセンター
垂直の掘削と採掘センター
垂直掘削・タッピングセンターは,切削,掘削,タッピングを統合する機械ツールである.従来の垂直加工センターから派生した.伝統的な垂直加工センターよりも小さな面積を占め,より小さな加工ストロークを持っています. 設備は,高度なCNCシステムと正確なトランスミッションメカニズムを採用します. それは,高効率,高精度,コンパクト構造と高度な自動化の特徴を持っています.掘削の精度と一貫性を保証する単孔か複数孔か,非常に高い精度要件を満たすことができます.
主要な特徴
1汎用性:垂直ドリリングとタッピングセンターは,ドリリング,タッピング,フライリングなど,さまざまな加工タスクを完了することができ,さまざまな加工ニーズに適しています.
2高精度: 高精度トランスミッション部品,ボールスクリューや線形ガイドを採用し,位置位置精度は0.01mm未満に達します.精密部品の加工に適している.
3高効率: 高速スピンドルで装備され,速度は通常1万回/分以上,一部では1万8000回/分以上にも達します.高速切断を達成し,加工効率を向上させる.
4自動化程度: ツールマガジンと自動ツール交換装置により,さまざまなツールの自動選択と交換を実現し,手動介入を削減できます.生産効率を向上させる.
5コンパクトな構造:垂直構造は小さな面積を占め,スペースを節約し,小さな工場やワークショップで使用するのに適しています.
6容易な保守: 閉ざされたボディは,内部機械構造と電気システムを効果的に保護し,塵の侵入を軽減し,保守の困難を軽減することができます.
7優れた経済効率:他の種類の加工センターと比較して,垂直掘削およびタッピングセンターは,機械投資と使用コストが低い.中小企業に適したものにすること.
主要な構成要素
1床: 固体構造は高強度鋳鉄などの高品質の材料ででき,優れた硬さと安定性を与えます.この設計は,加工中に様々な負荷に対処し,切断力などの条件下で安定性を保証することができます重力や振動です
2垂直スフィンダル: バルブカバーや様々なバルブのフレンズなどの複雑なプロセス処理に適しています.
3横スライド: 作業部位を固定するために使用され,通常,異なる加工要件を満たすために回転または移動することができます.
4制御システム: 処理プロセスをプログラムし制御する高度なCNCシステム.
アプリケーション フィールド
1機械加工:機械加工の分野では,垂直掘削およびタッピングセンターは,しばしば様々な部品の掘削,タッピングおよび磨削に使用されます.複雑な部品の精密加工によって縦穴とタップセンターは,部品の精度と一貫性を大幅に向上させ,全体的な機械の性能と製造を改善することができます.
2模具製造: 模具製造では,垂直ドリリングとタッピングセンターは,模具の穴やコアなどの重要なパーツを正確に処理することができます.模具の寸法精度と表面質を保証する模具の使用寿命と製品品質を向上させる
3自動車製造:垂直掘削とタッピングセンターの高速切断と多軸接続機能により,複雑な表面加工で良好なパフォーマンスを発揮できます.高精度型模具の製造に適しています.例えば,自動車カバー型模具や電子製品ホイジング型模具などです..
詳細
| プロジェクト | 機械の仕様 | YCZG-SKZG40 |
|
テクニカル仕様 |
Z軸移動 (mm) | 700 |
| X軸移動 (mm) | 500 | |
| Y軸移動 (mm) | 500 | |
| ツール接続方法 | BT2 医療 | |
| 処理精度 | 位置精度 | ≤0.015/3000 |
| 表面の荒さ | 3.2 | |
|
スピンドル駆動 |
トランスミッションモード | ステップレス速度変更 |
| スピンドル速度範囲 (r/min) | 0から1000 | |
| スピンドルモーターモデル | 5.5KWのサーボ | |
| CNC制御システム (オプション) | 南京・フアシン・サーボシステム 広州・CNC・サーボシステム | |
| 給餌モード | サーボモーター | 7.7N.m |
| 機械の形状 | 全保護 (長さ×幅×高さ) (mm) | 2760×2200×2430 |
| 機械の重量 (KG) | 3000 | |
加工製品
