| ブランド名: | Vicord |
| モデル番号: | YCUZ200、YCUZ300 |
| MOQ: | 1 |
| 支払条件: | L/C,T/T |
| 供給能力: | 年間500台 |

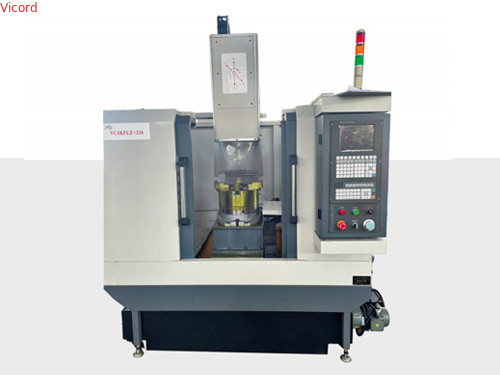

ローティングテーブルUドリル
機械は,CNCシステム制御,垂直高速スピンドル,縦スライドテーブル,スピンドルの下の回転テーブルレイアウトを採用し,操作をシンプルで迅速にします.フレンジに均等に分布した複数の穴の連続的な掘削プロセスを達成することができます処理速度も高速で効率的で 労働力も節約できます
主要な特徴
1高加工効率:加工中に機械ツールのCNCシステムによって制御され,高スピンドル速度と自動フィード.
2・手作業を減らす: 1 つの装置は3つの通常の装置の効率に相当し, 1 人の人は少なくとも3つの専門機械を操作することができます.
3この機械はCNCシステムによって完全に制御されます.同じタイプの作業部件を繰り返し機械にするために,たった一つのツールアライナメントが必要です.尺寸の均一性を向上させる.
4.操作が簡単:この特殊機械は,完全にCNCシステムによって制御されています.経験豊富なCNC操作者または機械加工の基礎を持つ人は,すぐにそれを学ぶことができます.
主要な構成要素
U型ガイドフレーム梁の上層と下層は,頭フレームの下にある回転テーブルU掘削機の底部部分に平行に配置される.U型ガイドフレームビームの開口は,柱が設定されているベース部分に向いている作業台を収納する長方形の枠が部品と併用されている.ガイドブロックは,上部と下部のガイドフレームビームの間に配置され,ベースの長さ方向と幅方向に一致します.導線ブロックにスローリング穴を開け,スローリング穴にスクリューをマッチします.導線フレームビームにあるスクリューの片端は作業台に接続されます.そしてスクリューと作業台は,互いに相対的に回転することができます.
適用する
機械ツールは,高度な加工効率,手動加工の減少,高次元均一性,操作の容易さで,DN100以下のフレンズ製品の加工に適しています.
| プロジェクト | 機械の仕様 | YCUZ200 | YCUZ300 |
| テクニカル仕様 | 作業部品の最大直径 (mm) | φ340 | φ460 |
| 最小切片直径 (mm) | φ150 | φ280 | |
| 最大掘削直径 (mm) | φ23 | φ26 | |
| X軸移動 (mm) | 120 | 120 | |
| Z軸移動 (mm) | 300 | 300 | |
| 加工精度 | 位置精度 (mm) | φ0 について4 | φ0 について4 |
| アパルトゥールの許容量 | +0.2/0 | +0.2/0 | |
| 荒さ | ラ32 | ラ32 | |
| 主軸駆動 | トランスミッション | 計時ベルト | 計時ベルト |
| スピンドル速度範囲 (r/min) | 1000~3000 | 1000~3000 | |
| スピンドルモーターモデル | 200ZJY-4-4 やってみろ0 | 200ZJY-4-4 やってみろ0 | |
| スピンドルサーボモーター | 4.0kw | 4.0kw | |
| CNCシステム (オプション) | 南京・フアシン CNC, 広州CNC, キーヤンのCNC | ||
| 飼料形式 | サーボモーター | 15Nm | 15Nm |
|
機械の形状 (完全保護) |
マシンホストサイズ (長 × 幅 × 高さ mm) |
2150X1620X2000 | 2150X1620X2000 |
加工製品
