| ブランド名: | VICORD |
| モデル番号: | YCⅡC300/400/600800HT |
| MOQ: | 1 |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T |
| 供給能力: | 30 sets per month |

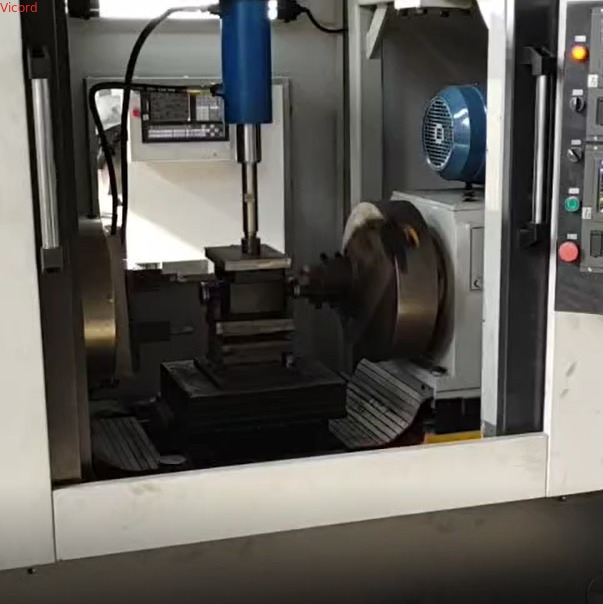

二面式CNC掘削機とフレーシング機
双面式CNC掘削機とは,二面式掘削加工に専用のCNC機械ツールである.掘削は,穴と内径の加工のための精密加工プロセスである.通常は高精度な穴や内径の表面を加工するために使用されます.. 双面型CNC掘削機は,CNCシステムによって制御され,効率的かつ正確に双面型掘削作業を完了することができます.精度と効率の高い要求のある生産環境に適しています.
主要な特徴
1. 効率的な双面同期加工: 双面CNC掘削機とフライリング機は,特に対称な作業部件に対して,同時に作業部件の両側から処理することができます.この設計は,伝統的な片側加工に必要な二次絞り込み時間を短縮します処理時間を50%以上短縮し,生産効率を大幅に向上させる.
2高精度保証: CNC システムの同期制御により,両面切断力は均等に分布されます.片面加工による熱化や加工部品の変形を減らす特に大幅の工件を加工するのに適しています
3多機能複合材料加工: 多軸結合と自動ツール交換,掘削切削機,フレーシング切削機,マルチホールシステムとマルチグルーブ加工のニーズを満たすために,蛇口やその他のツールを迅速に切り替えることができますこの柔軟性により,複素な作業部件を加工する際に,双面型CNC掘削機とフレーシング機がより効率的です.
4労働を節約しコストを削減します:対称的な作業部品には 1 つの固定装置のみが必要で,固定装置のコストを削減します.労働コストを節約できます.
5構造特性: 双面型CNC掘削機とフレーシング機は,通常,各座標の動きを動かすための伺服モーターを使用し,操作が簡単で安定した精度を持っています.その基本構造の配置は,スライドがベッドの全長に沿って移動することです単面型オープン型で,シンプルで便利な構造で,作業部品の上下部を設置し,清掃するのに便利です.双面の掘削・フレーシングマシンには,また,特別な移動作業台と双面の掘削・フレーシング軸が装備されています.効率的な移動範囲内で作業部位を掘り,磨き,掘り出し,高速な積載と卸載速度と位置付け速度を備える.
応用分野
1鋳造バルブ:ゲートバルブ,バタフライバルブ,チェックバルブなど様々なバルブ
2鋳造用水ポンプ:様々な形状と大きさを持つ水ポンプ.
3消防産業: 消防水栓などの水供給と排水設備
4パイプフィッティング産業:様々なフレンズパイプフィッティング.
詳細
|
ポイント |
ユニット |
YCⅡC300HT |
YCⅡC400HT |
YCⅡC600HT |
YCⅡC800HT |
|
最大回転直径 |
mm |
Φ460 |
Φ580 |
Φ840 |
Φ1025 |
|
最大処理長さ |
mm |
600 |
800 |
1000 |
1100 |
|
最低処理長さ |
mm |
200 |
300 |
300 |
400 |
|
X軸移動 |
mm |
170 |
270 |
450 |
570 |
|
Z軸移動 |
mm |
280 |
395 |
450 |
450 |
|
コアキアリティ |
mm |
≤0.1 |
≤0.1 |
≤0.15 |
≤0.2 |
|
パラレリズム |
mm |
≤0.1 |
≤0.1 |
≤0.15 |
≤0.2 |
|
表面の荒さ |
|
6.3 |
6.3 |
6.3 |
6.3 |
|
トランスミッションタイプ (ギアスピード変更) |
|
4速ギアシフト |
3速ギアシフト |
2速ギアシフト |
3速ギアシフト |
|
スピンドル速度範囲 |
r/min |
72〜256 |
69~157 |
32から47 |
43~87 |
|
スピンドルモーターモデル |
|
YE2-132M-6-5.5KW |
YE2-132M-6-5.5KW |
YE2-160L-8-7.5KW |
YE2-180L-8-11KW |
|
CNC制御システム (オプション) |
|
南京・フアシング ステップシステム 広州・シュコング ステップシステム 南京・フアシング サーボシステム 広州・シュコング サーボシステム |
|||
|
ステップモーター |
N.m |
24 |
24 |
35 |
50 |
|
サーボモーター |
N.m |
7.7 |
7.7 |
10 |
15 |
|
完全保護 総サイズ (長さ)×幅×高さ |
mm |
3800×1500×1700 |
4500×1800×2200 |
5000×1800×2200 |
5400×2300×2500 |
|
シンプル・プロテクションサイズ (長さ)×幅×高さ |
mm |
3600×1500×1700 |
4350×1800×2200 |
4800×1800×2200 |
5200×2300×2500 |
|
機械の重量 |
キロ |
2800 |
4000 |
5700 |
8500 |

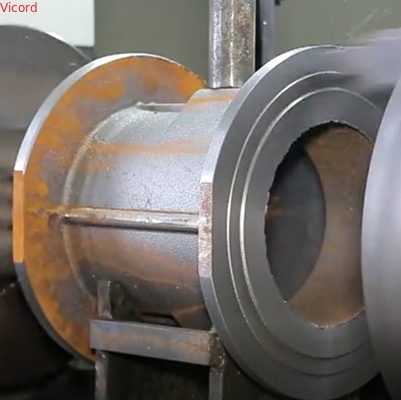

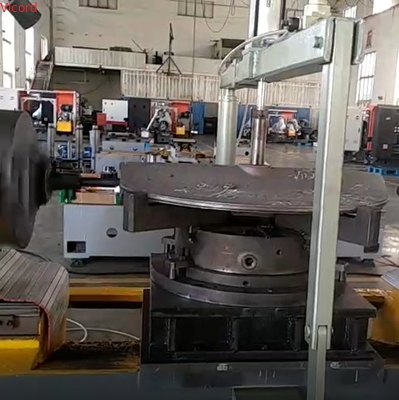

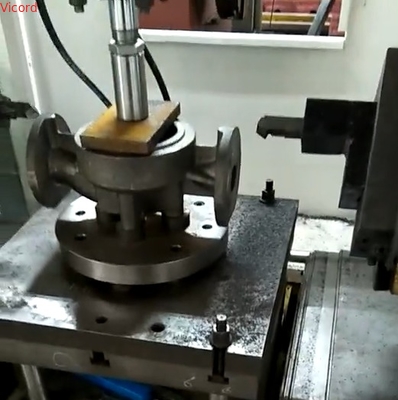

加工製品
