| ブランド名: | VICORD |
| モデル番号: | YCⅠC300/600HT |
| MOQ: | 1 |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T |
| 供給能力: | 30 sets per month |

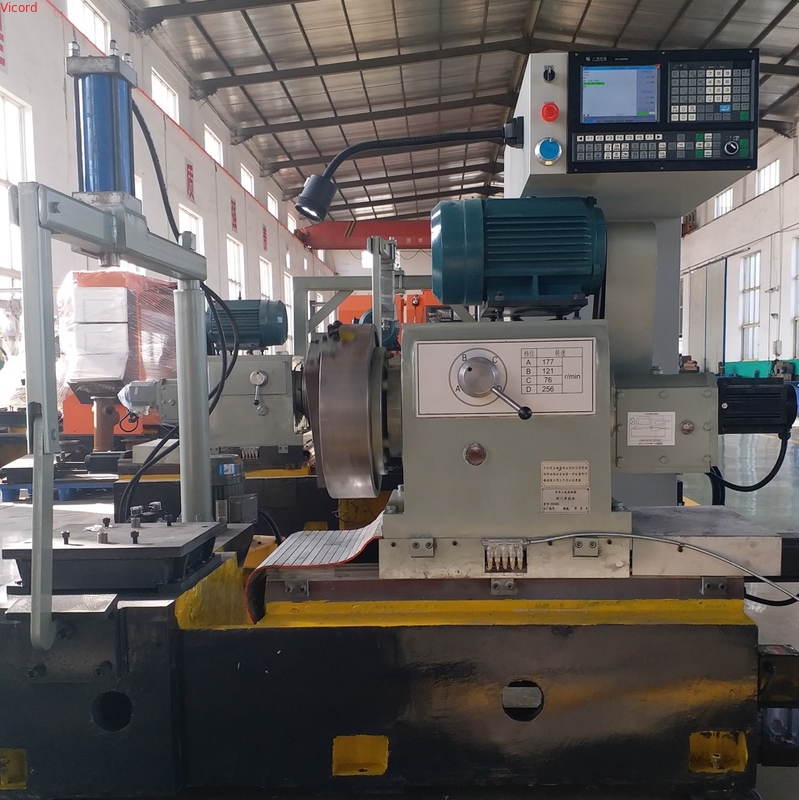

片面CNCボーリングおよびフライス盤
片面CNCボーリングおよびフライス盤は、高精度な片面ボーリング加工を必要とするワークに適した、効率的で高精度なCNC工作機械です。さまざまな業界で広く使用されており、生産効率と製品品質を大幅に向上させることができます。
主な特徴
1. 低周波トルクが大きく、出力が安定している：片面CNCボーリングおよびフライス盤は、低周波トルクが大きく、出力が安定しているという特徴があり、さまざまな作業条件下で安定して動作することを保証します。
2. 高速な動的トルク応答と高い定常速度精度：片面CNCボーリングおよびフライス盤は、高速な動的トルク応答と高い定常速度精度を備えており、高精度加工の要件を満たしています。
3. 高強度鋳鉄製造：工作機械の主要鋳物は高強度鋳鉄で作られており、設備の安定性と剛性を確保し、切削プロセス中に発生する振動を効果的に吸収し、加工精度を保証します。
4. 高性能伝送システム：通常、サーボモータードライブなどの高性能伝送システムが装備されており、精密な制御を実現し、微細加工のニーズに対応できます。
5. モジュール設計：構造設計は操作の利便性を十分に考慮しています。モジュール設計により、メンテナンスとアップグレードが簡単になります。
6. 優れた冷却および切りくず除去システム：加工効率を向上させ、工具とワークの表面品質を保護するには、優れた冷却および切りくず除去システムが不可欠です。
適用分野
1. 鋳造バルブ：ゲートバルブ、バタフライバルブ、チェックバルブなど、さまざまなバルブ。
2. 鋳造ウォーターポンプ：さまざまな口径と形状のウォーターポンプ。
3. 消防業界：消火栓などの給排水設備。
4. 管継手業界：さまざまなフランジ管継手
詳細
|
項目 |
単位 |
YCΦC300HT |
YCΦC300HT-GLQ |
YCΦC600HT |
|
最大旋削直径 |
mm |
Φ460 |
Φ460 |
Φ840 |
|
X軸移動量 |
mm |
170 |
170 |
270 |
|
Z軸移動量 |
mm |
395 |
515 |
520 |
|
同軸度 |
mm |
≤0.1 |
≤0.1 |
≤0.15 |
|
平行度 |
mm |
≤0.1 |
≤0.1 |
≤0.15 |
|
表面粗さ |
|
6.3 |
6.3 |
6.3 |
|
伝送タイプ（ギア変速） |
|
4速ギアシフト |
4速ギアシフト |
2速ギアシフト |
|
主軸速度範囲 |
r/min |
72-256 |
72-256 |
32-47 |
|
主軸モーターモデル |
|
YE2-132M-6-5.5KW |
YE2-132M-6-5.5KW |
YE2-160L-8-7.5KW |
|

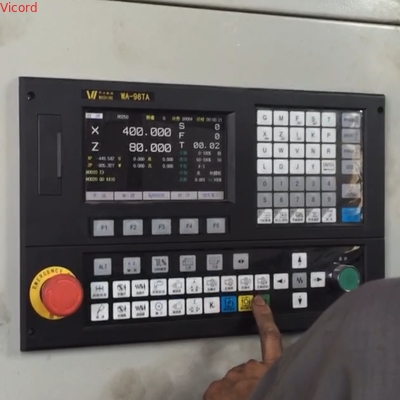

CNC制御システム（オプション） |
|
南京-華興 ステッピングシステム 広州-舒空 ステッピングシステム 南京-華興 サーボシステム 広州-舒空 サーボシステム |
||
|
ステッピングモーター |
N.m |
24 |
24 |
35 |
|
サーボモーター |
N.m |
7.7 |
7.7 |
10 |
|
全保護全体のサイズ（長さ×幅×高さ） |
mm |
2300×1900×1700 |
2500×1900×2200 |
3000×2300×2500 |
|
簡易保護サイズ（長さ×幅×高さ） |
mm |
2100×1900×1700 |
2300×1900×1700 |
2700×1800×2300 |
|
機械重量 |
Kg |
1800 |
2000 |
4500 |

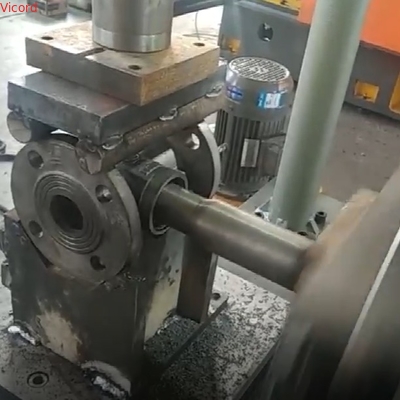

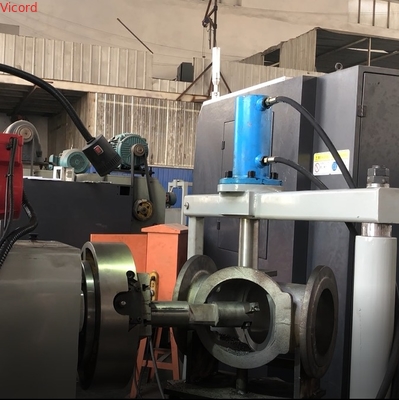

加工製品
